TBNPN

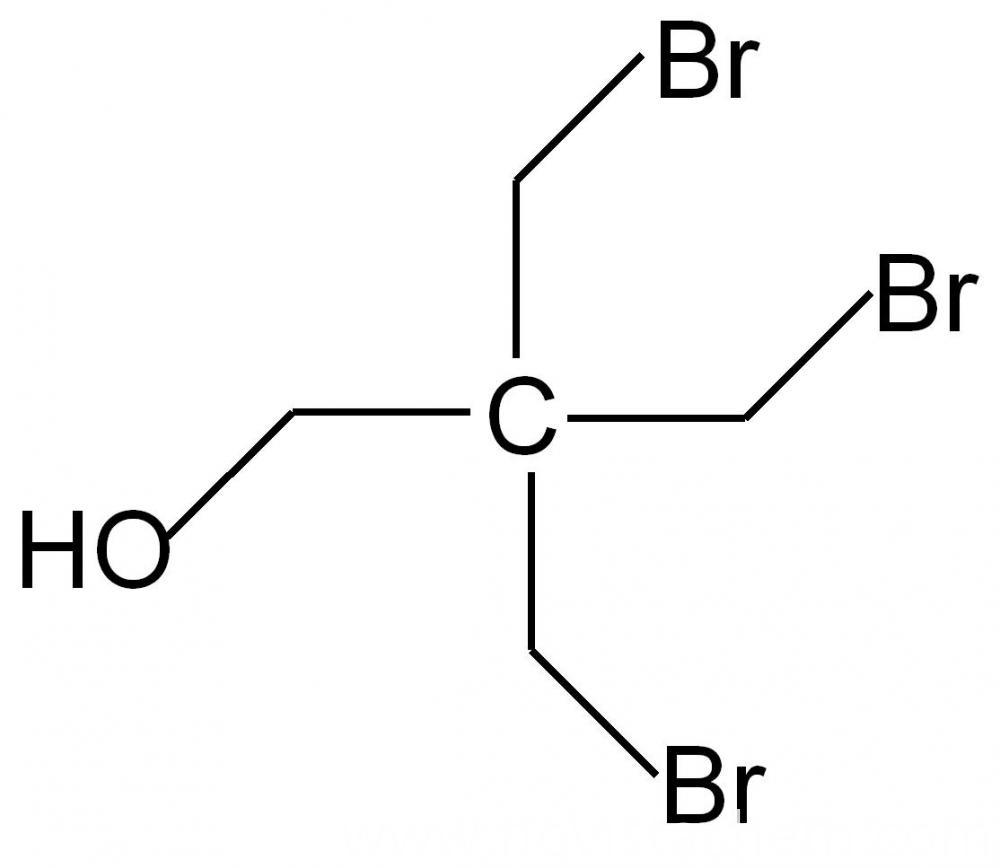

化學式

產品身份信息

中文品名：三溴新戊醇

英文品名：Tribromoneopentyl Alcohol

分子式：C₅H₉Br₃O

CAS號碼：36483-57-5&1522-92-5

其他名稱：TBNPA, FR-513

產品用途

RX-973三溴新戊醇是一種主要應用于聚氨酯的反應型阻燃劑，含有約73%的脂肪族溴，在體系中有較高的溶解度，通過其單一羥基功能反應形成聚氨酯基團。RX-973結合了高溴含量和特殊的穩定性，特別適用于需要熱、水解和光穩定性的地方。在無氟氯烴聚氨酯體系中，它的高溴含量和良好的兼容性使其能夠在硬質和軟質聚氨酯中達到高標準的阻燃性和泡沫性能。同時RX-973也是一種醫藥中間體。

主要指標

*所有接觸、使用該材料的人員必須將其作為工業化學品處理，佩戴防護設備并遵守MSDS中所述的預防措施。

包裝和儲存

可依據客戶要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲存在干燥、通風良好的區域。保持容器密封。遠離熱源、火花和火焰。遠離不相容物質。遵循有關碼垛、捆扎、收縮包裝和/或堆放的倉儲做法。

相關知識

三溴新戊醇(TBNPA)：解鎖高性能無CFC阻燃硬泡的關鍵與挑戰

在聚氨酯和聚異氰脲酸酯等硬質泡沫塑料領域，阻燃性能是衡量材料能否**應用于建筑保溫、冷鏈設備等關鍵場合的核心指標。隨著全球對環保要求的提高，淘汰會破壞臭氧層的氟氯烴（CFCs）發泡劑已成為行業共識。然而，使用碳氫化合物、二氧化碳等環保替代發泡劑后，泡沫的阻燃性能通常會顯著下降，需要添加更多阻燃劑來彌補，這給配方的平衡帶來了巨大挑戰。在眾多阻燃劑中，三溴新戊醇(TBNPA) 因其極高的溴含量而備受關注，但其獨特的化學性質也一度限制了其廣泛應用。一項突破性的技術方案，通過巧妙的系統設計，成功克服了這些限制，使其成為制造高性能環保硬泡的理想選擇。

一、 三溴新戊醇(TBNPA)：一把高 效但棘手的“阻燃利器”

三溴新戊醇(TBNPA)，化學名稱為2-（二溴甲基）-3-羥基-2,3-二溴丙醇，是一種含溴的醇類化合物。其** 大優勢在于極高的溴含量（理論溴含量超過73%），這使其成為一種單位質量阻燃效率極高的添加型阻燃劑。在燃燒時，它能有效干擾燃燒鏈式反應，發揮優異的氣相阻燃作用。

然而，其化學結構也帶來了顯著的工藝缺陷。三溴新戊醇(TBNPA)是一個單官能度醇（即每個分子僅含一個可反應的羥基）。當它被加入由多官能度聚醚/聚酯多元醇和多異氰酸酯構成的泡沫反應體系時，這個“單官能團”的分子會像鏈終止劑一樣，打斷聚合物網絡的正常生長和交聯。這直接導致兩個嚴重后果：

嚴重延緩固化：泡沫體的固化速度大大減慢，在生產線上表現為脫模時間延長，在連續板材生產中會導致泡沫離開生產線時仍未完全固化，影響尺寸穩定性和后續加工。

損害機械性能：不完整的交聯網絡使得泡沫塑料抗壓強度、尺寸穩定性和耐用性變差。

在必須使用大量阻燃劑以補償無CFC發泡劑帶來的阻燃缺陷時，上述問題變得尤為突出，一度制約了三溴新戊醇(TBNPA)在高性能硬泡中的應用。

二、 突破瓶頸：高“交聯指數”配方設計理念

為了化解三溴新戊醇(TBNPA)**能與負面作用之間的矛盾，一項創新的技術方案被提出。其核心理念不是替換三溴新戊醇(TBNPA)，而是通過整體配方設計，提升整個反應體系的“交聯密度”或“網絡完整性”，以抵消單官能度阻燃劑帶來的鏈終止效應。

這一理念被量化為一個關鍵參數：交聯指數。它并非單一物質的屬性，而是對整個配方中所有含活性氫化合物（包括多元醇、水、擴鏈劑以及作為阻燃劑的三溴新戊醇(TBNPA)本身）所形成的平均網絡連接點的度量。其計算公式綜合考慮了各成分的質量份額、羥基值（或活性氫含量）及其官能度。

該技術方案的核心發現是：當配方體系的交聯指數被提升至不低于3.0（優選高于3.2）時，即使添加了相當比例（如10-15重量份）的單官能度三溴新戊醇(TBNPA)，也能獲得固化良好、無開裂且機械性能優異的硬質泡沫。這是一個反直覺的結果，因為通常認為添加單官能度物質會降低交聯密度。

三、 實現高交聯指數的技術途徑

在具體配方中，主要通過以下方式實現高交聯指數，從而“駕馭”三溴新戊醇(TBNPA)：

選用高官能度基礎聚醚多元醇：配方的基礎多元醇傾向于選擇官能度較高（例如3.0至5.3）的品種，如以蔗糖、山梨醇或芳香胺為起始劑的聚醚多元醇。這些多元醇本身就像多個連接點的“樞紐”，為形成密集的網絡奠定了基礎。

添加低分子量高官能度交聯劑：少量添加如甘油（官能度3）、三羥甲基丙烷等低分子量多醇。它們分子量小、活性高，能**地在聚合物鏈間引入額外的連接點，是快速提升整個體系交聯指數**有效的手段。

控制三溴新戊醇(TBNPA)的純度和比例：作為主要的溴系阻燃劑，三溴新戊醇(TBNPA)在阻燃劑組分中的含量應不低于80%（優選≥95%）。其添加量占整個配方總重的2%至15%，優選4%至8%。在此范圍內，通過上述1、2點的調整，完全可以使體系總交聯指數達標。

與磷系阻燃劑協同：配方中常同時使用如磷酸三（2-氯丙基）酯等磷系阻燃劑。磷-溴協同可進一步提升阻燃效果，并可能對泡沫物理性能有調節作用。

四、 實際應用效果與數據

通過對比實驗可以清晰看到該方案的優勢。例如，在兩組實驗中：

實驗組（符合本方案）：使用高官能度多元醇（如官能度4.3的聚醚），添加12%的三溴新戊醇(TBNPA)，并通過甘油調整，使配方交聯指數達到3.20-3.43。

對照組：使用更多低官能度（如2.0）的多元醇，或雖使用相同三溴新戊醇(TBNPA)但未通過高官能度組分將交聯指數提至3.0以上（交聯指數僅為2.63-2.86）。

結果對比如下：

阻燃性能：所有泡沫均通過了DIN 4102標準的B2級（可燃建筑材料）測試，表明三溴新戊醇(TBNPA)提供了穩定**的阻燃性。

工藝與機械性能：

實驗組：泡沫在生產線末端“固化良好”至“非常好”，且切割后“無裂紋”。

對照組：固化“不足”或“嚴重不足”，并且泡沫內部或切割面出現“裂紋”。

這些數據證明，高交聯指數的設計成功克服了三溴新戊醇(TBNPA)對加工和機械性能的負面影響。

五、 總結

綜上所述，三溴新戊醇(TBNPA)在無CFC硬質泡沫中的應用，展現了一個從“認識到問題”到“系統性解決”的經典材料工程案例。其高溴含量帶來的卓越阻燃效率不容忽視，而其單官能度導致的缺陷并非無解。通過引入“高交聯指數” 這一配方設計理念，并精確選用高官能度基礎多元醇和交聯劑，可以成功構建一個足夠強韌的聚合物網絡。這個網絡不僅能容納必要含量的三溴新戊醇(TBNPA)，還能有效抵消其鏈終止效應，** 終得到阻燃性、加工性和機械性能俱佳的環保硬質泡沫塑料。這項技術為建筑節能、冷鏈物流等領域對**與環保性能要求嚴苛的保溫材料，提供了**且**的解決方案。
