FR-1025 聚(丙烯酸五溴芐基酯)

產品身份信息

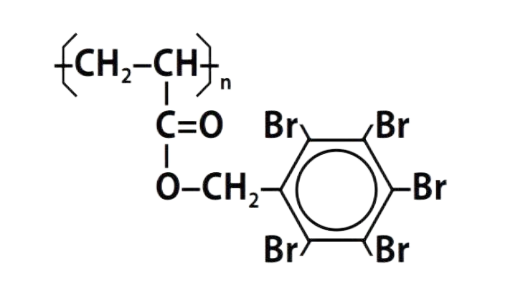

中文品名：聚（丙烯酸五溴芐基酯）

英文品名：Poly (pentabromobenzyl acrylate)

CAS號碼：59447-57-3

其他名稱：PBB-PA,FR-1025

產品用途

FR-1025聚（丙烯酸五溴芐基酯）是一種高分子聚合物阻燃劑，它特別適用于PET,PBT,尼龍等材料的阻燃，尤其適合于薄壁、結構復雜、高流動性、高韌性、高綜合性能的場合。相比其它用于PBT或尼龍的溴系阻燃劑，F(xiàn)R-1025不僅可以賦予基體樹脂很好的阻燃性，同時它還會減少、抑制熔滴的發(fā)生，具有不惡化材料的力學性能、且耐遷移、不起霜、低毒、熱穩(wěn)定性高，并且具有良好的加工性能和分散性等特點。

主要指標

*所有接觸、使用該材料的人員必須將其作為工業(yè)化學品處理，佩戴防護設備并遵守MSDS中所述的預防措施。

包裝和儲存

可依據客戶要求采用25kg編織袋、25公斤牛皮紙袋或噸袋包裝。儲存在干燥、通風良好的區(qū)域。保持容器密封。遠離熱源、火花和火焰。遠離不相容物質。遵循有關碼垛、捆扎、收縮包裝和/或堆放的倉儲做法。

配方推薦 *配方來源于資料文獻，非本公司實驗所得

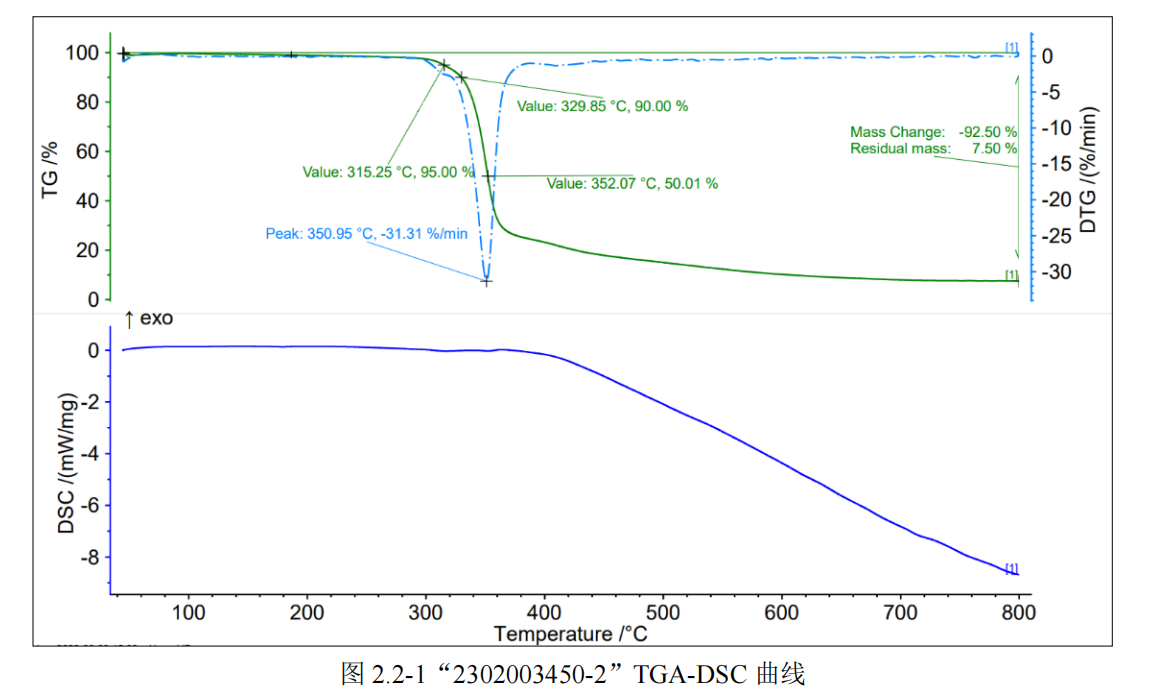

FR-1025 聚（丙烯酸五溴芐基酯）熱失重圖

相關知識

聚（丙烯酸五溴芐酯）在阻燃性人造毛發(fā)材料中的應用解析

聚（丙烯酸五溴芐酯）是一種高 效的含溴阻燃劑，在特定高 端應用領域中，尤其是在追求外觀與觸感逼真的阻燃性人造毛發(fā)（假發(fā)）制造中，扮演著至關重要的角色。本文將系統(tǒng)闡述其核心特性、作用機理及在實際應用中的關鍵考量。

一、 核心定位與獨特價值

在賦予聚酯類材料阻燃性時，傳統(tǒng)溴系阻燃劑常面臨一個難題：與聚酯基體的相容性不佳，導致在熔融加工過程中分散不均勻。這種分散不均會直接造成制品透明性下降、表面光澤不自然，并且纖維在梳理時容易產生阻力或纏結，影響產品的質感和使用體驗。

聚（丙烯酸五溴芐酯）的價值在于，它能有效突破上述瓶頸。當其被應用于以聚酯為基體的樹脂組合物時，能夠顯著改善阻燃劑在基體中的分散狀態(tài)。這種改善是實現(xiàn)“仿生”效果的關鍵——它使制成的人造毛發(fā)纖維同時具備優(yōu)異的阻燃性、接近真人毛發(fā)的良好透明性以及順滑的梳理性。

二、 在樹脂體系中的關鍵作用機理

其卓越性能的發(fā)揮并非孤立，而是與整個材料體系的設計緊密相關：

與基體樹脂的協(xié)同（粘度匹配）：其效果發(fā)揮與所選聚酯的熔融粘度密切相關。研究發(fā)現(xiàn)，當聚酯（如PET、PBT等）的熔融粘度處于80至300 Pa·s（優(yōu)選100-250 Pa·s）的范圍內時，與聚（丙烯酸五溴芐酯）的加工粘度匹配。粘度太低，加工時剪切力不足，不利于阻燃劑的分散；粘度太高，則與阻燃劑的粘度差異過大，同樣導致分散不均。在此粘度窗口內，兩者能在熔融共混時實現(xiàn)良好的結合與分散，從而奠定透明和順滑的基礎。

核心功能：改善透明性與梳理性：作為專利中定義的“含溴阻燃劑B”的代表性成分之一，它的主要作用就是直接解決聚酯人造毛發(fā)纖維透明性和梳理性差的核心痛點。通過其良好的分散性，減少了因阻燃劑團聚導致的光散射，從而提升了透明度；同時均勻的分散也避免了在纖維內部形成應力弱點或粗糙表面，使得纖維束在梳理時流暢順滑。

提供基礎阻燃效能：作為溴系阻燃劑，它在受熱或燃燒時能分解產生溴自由基，有效捕捉氣相中維持燃燒鏈式反應的活性自由基（如H·和OH·），從而發(fā)揮氣相阻燃作用，賦予材料基本的阻燃性能。

三、 應用配方與協(xié)同體系

在實際配方設計中，聚（丙烯酸五溴芐酯）的應用需遵循科學配比，并可與其它助劑協(xié)同，以優(yōu)化綜合性能：

推薦添加量：在以聚酯為100質量份的基準下，其添加量通常為5至40質量份。低于此范圍可能無法提供足夠的阻燃性；高于此范圍則可能開始對材料的觸感（如柔軟度）產生負面影響。一個優(yōu)選的范圍是15至25質量份，能在阻燃性與力學/觸感性能間取得良好平衡。

與其它阻燃劑的復配：為了進一步調節(jié)人造毛發(fā)的外觀質感，使其更接近真人毛發(fā)自然的光澤（通常非高亮），體系中可額外添加0.1至15質量份的另一類含溴阻燃劑（可稱為“含溴阻燃劑C”），例如溴化聚苯乙烯、溴化環(huán)氧樹脂等。這類助劑有助于賦予材料更為柔和、低光澤的外觀。

與阻燃協(xié)效劑的搭配：為了進一步提升阻燃效率，常需搭配阻燃協(xié)效劑，如三氧化二銻（Sb?O?）。協(xié)效劑的平均粒徑建議控制在0.5至3.5 μm之間（優(yōu)選0.7-1.5 μm）。過細的粒徑易團聚，過粗則可能成為纖維的斷裂弱點。兩者在燃燒時能產生協(xié)同效應，顯著提升阻燃等級。

四、 應用實例與效果對比

在實際研發(fā)中，通過對比實驗可以清晰驗證其效果：

有效案例：在一個典型配方中（100份熔融粘度145Pa·s的聚酯，搭配20份聚（丙烯酸五溴芐酯）），所制得的人造毛發(fā)纖維在阻燃測試中能迅速自熄，同時透明度和梳理性均可達到“良好”及以上評級，觸感接近真人毛發(fā)。

對比案例：若將等量的聚（丙烯酸五溴芐酯）替換為等份量的其他類型溴系阻燃劑（如某些溴化環(huán)氧樹脂），盡管阻燃性可能得以保持，但制得纖維的透明性和梳理性會出現(xiàn)顯著下降，證實了其在解決這對特定矛盾中的不可替代性。

五、 總結

綜上所述，聚（丙烯酸五溴芐酯）并非普通的阻燃劑，而是一種針對聚酯基人造毛發(fā)專用材料的高性能、功能化助劑。它的核心價值在于其與特定粘度聚酯基體良好的加工相容性，從而在賦予材料必要阻燃安 全性的同時，完美地保障了制品作為高 端仿毛發(fā)制品所必需的外觀通透度與使用順滑感。其應用體現(xiàn)了精細化工材料在解決多重性能矛盾、滿足特定消費需求方面的精密設計思路。
